| 型號 | 動錐直徑 | 腔型 | 給礦口尺寸 |
出料尺寸 （mm） |
處理能力 （ton/hour） |
主軸轉速 （r/min） |
功率 （kw） |
重量 (t) |
外形尺寸 (mm) |
|
|
閉口邊 （mm） |
開口邊 （mm） |
|||||||||
| CS75B | 900(3') | 細型 | 83 | 102 | 9-22 | 45-91 | 580 | 75 | 15 | 2821×1880×2164 |
| 粗型 | 159 | 175 | 13-38 | 59-163 | ||||||
| CS110B | 1200(4') | 細型 | 127 | 131 | 9-31 | 63-188 | 485 | 110 | 20 | 2821×1974×2651 |
| 中型 | 156 | 156 | 13-38 | 100-200 | ||||||
| 粗型 | 178 | 191 | 19-51 | 141-308 | ||||||
| CS160B | 1295(4?') | 細型 | 109 | 137 | 13-31 | 109-181 | 485 | 185 | 27 | 2800×2342×2668 |
| 中型 | 188 | 210 | 16-38 | 132-253 | ||||||
| 粗型 | 216 | 241 | 19-51 | 172-349 | ||||||
| CS240B | 1650(5') | 細型 | 188 | 209 | 16-38 | 181-327 | 485 | 240 | 55 | 3911×2870×3771 |
| 中型 | 213 | 241 | 22-51 | 258-417 | ||||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
| CS315B | 2134(7') | 細型 | 253 | 278 | 19-38 | 381-726 | 435 | 315 | 110 | 4613×3251×4732 |
| 中型 | 303 | 334 | 25-51 | 608-998 | ||||||
| 粗型 | 334 | 369 | 31-64 | 789-1270 | ||||||
短頭型CS系列好的彈簧圓錐破碎機：
| 型號 | 動錐直徑 | 腔型 | 給礦口尺寸 |
出料尺寸 （mm） |
處理能力 （ton/hour） |
主軸轉速 （r/min） |
功率 （kw） |
重量 (t) |
外形尺寸 (mm) |
|
|
閉口邊 （mm） |
開口邊 （mm） |
|||||||||
| CS75D | 914(3') | 細型 | 13 | 41 | 3-13 | 27-90 | 580 | 75 | 15 | 2821×1880×2410 |
| 粗型 | 33 | 60 | 3-16 | 27-100 | ||||||
| CS110D | 1218(4') | 細型 | 29 | 57 | 5-16 | 50-132 | 485 | 110 | 20 | 2560×1942×2928 |
| 中型 | 44 | 73 | 10-16 | 90-145 | ||||||
| 粗型 | 56 | 89 | 13-19 | 141-181 | ||||||
| CS160D | 1295(4') | 細型 | 29 | 64 | 3-6 | 36-163 | 485 | 160 | 27 | 2800×2342×2668 |
| 中型 | 54 | 89 | 6-16 | 82-163 | ||||||
| 粗型 | 70 | 105 | 10-25 | 109-227 | ||||||
| CS240D | 1676(5?') | 細型 | 35 | 70 | 5-13 | 90-209 | 485 | 240 | 55 | 3917×2870×3771 |
| 中型 | 54 | 89 | 6-19 | 136-281 | ||||||
| 粗型 | 98 | 133 | 10-25 | 190-336 | ||||||
| CS315D | 2134(7') | 細型 | 51 | 105 | 5-16 | 190-408 | 435 | 315 | 110 | 4130×3251×4454 |
| 中型 | 95 | 133 | 10-19 | 354-508 | ||||||
| 粗型 | 127 | 178 | 13-25 | 454-599 | ||||||

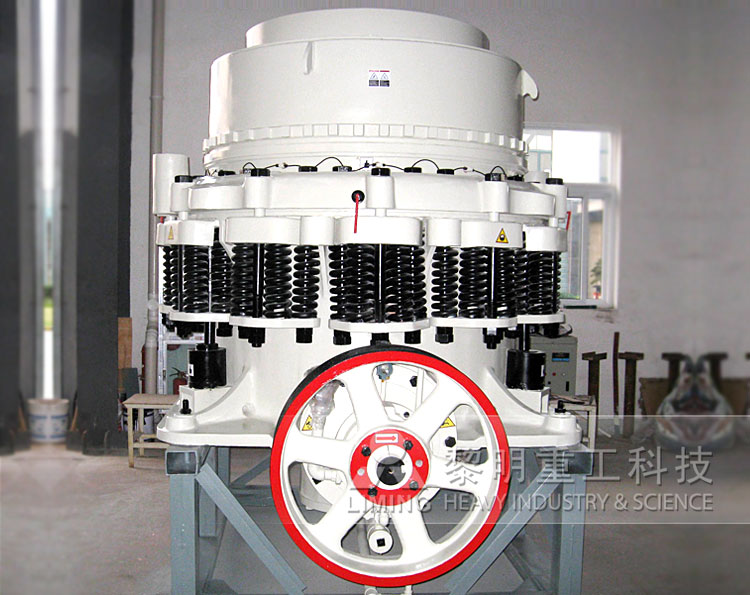

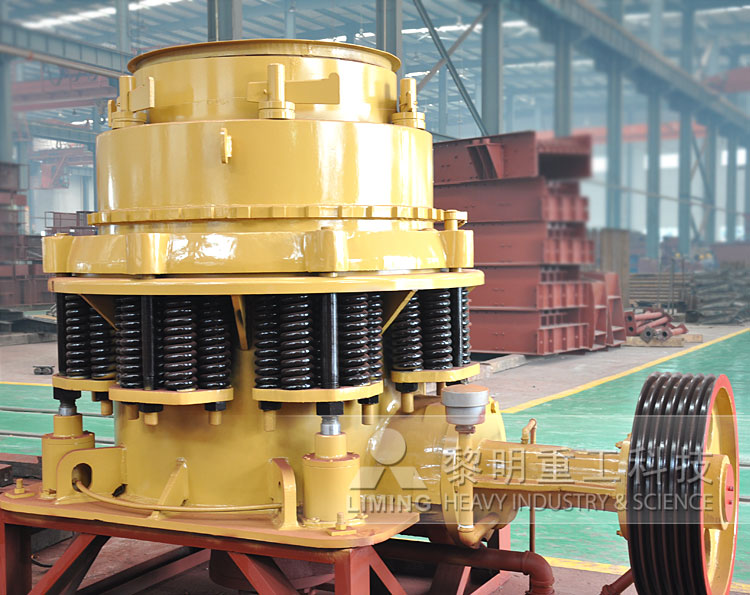

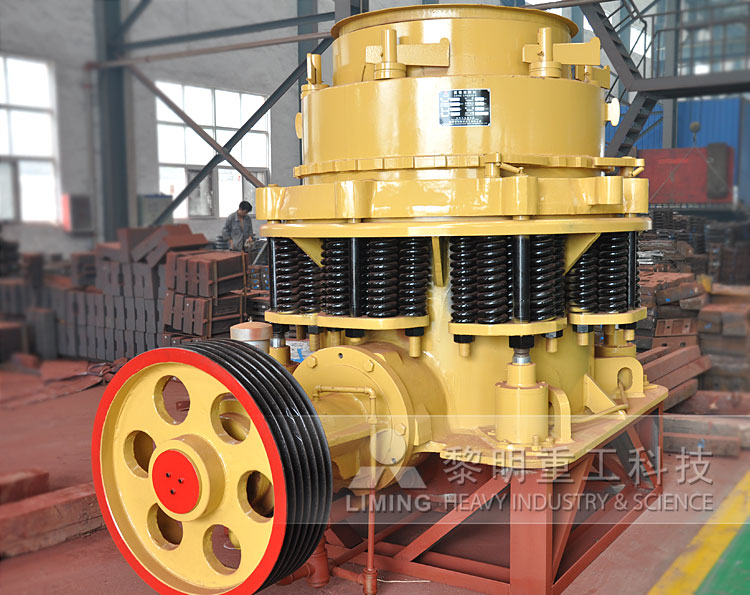

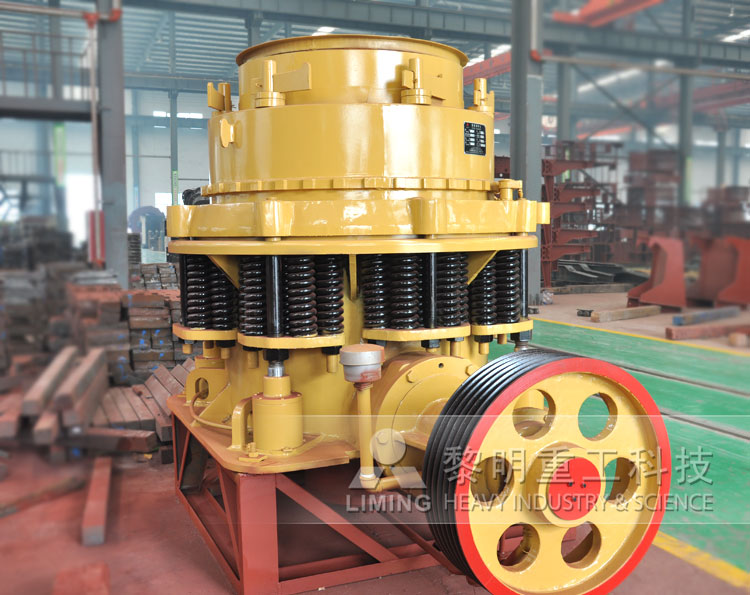

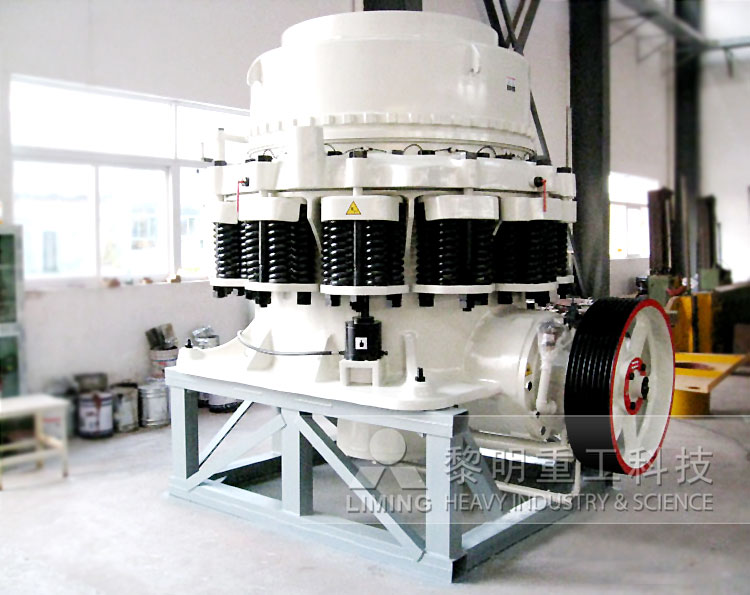

CS圓錐破碎機是基于層壓破碎原理和多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的高性能彈簧圓錐破。多年來，以其優異的性能、可靠的質量和高性價比贏得全球用戶的信任，是傳統圓錐破碎機的理想替代產品。
應用范圍：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
物 料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等
1、性能高：通過腔型優化設計以及采用合理速度與沖程相結合，從而使該機型在相同動錐直徑的情況下做功***多。因此，與同類型的彈簧圓錐破碎機相比，具有更高的性能和生產能力。
2、產品粒度組成好：采用層壓破碎原理，使產品中立方體所占比例明顯提高，針片狀石子減少，粒級更均勻。
3、穩定性好：當有鐵塊等非破碎物進入機內時，過鐵保護裝置會自動將其釋放，然后自動復位。過鐵保護具有固定的排料口返回點，雜鐵通過破碎腔后，能夠迅速恢復原有的排料口。
4、清腔方便：如果彈簧圓錐破碎機在負荷狀態下停機，液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。
5、可靠性高：采用大直徑主軸、重型化主機架以及獨立的稀油潤滑系統的自動控制系統，設備堅固耐用，運行可靠。
6、維修方便易于操作：所有的部件均能夠從上部或側面拆裝，從而定錐和動錐總成均可方便拆出。青銅滑動軸承在高沖擊震動破碎環境中能夠保持優異的承載性能，并且比滾動軸承更經濟、維修更方便。
7、生產成本低：由于生產能力大，可靠性高，維修方便，大大降低了生產成本。
8、應用廣泛：CS系列彈簧圓錐破碎機的特點在于使破碎機發揮出性能以適用于各種破碎工藝：從特粗碎到細碎，從固定式破碎到移動破碎站。
9、分體潤滑：多點控制的獨立稀油潤滑系統，可確保該機型軸承潤滑的雙重保護，以及可實現整機自動安全保護。
性能高成本低
優化腔型、合理速度和沖程相結合，性能穩定可靠，生產能力提高，生產成本降低。運用層壓破碎原理，立方體成品增多，粒度均勻，級配合理。
運行可靠
大直徑主軸和重型化主機架，保障了設備堅固耐用，運行可靠。多點控制的獨立稀油潤滑系統，可確保軸承潤滑的雙重保護。過鐵保護裝置和自動控制系統，可實現自動保護。
易于操作維修
所有部件均能從上部或側面拆裝，方便定錐和動錐總成的拆卸。液壓清腔系統可迅速清理破碎腔，大大減少了停機時間。

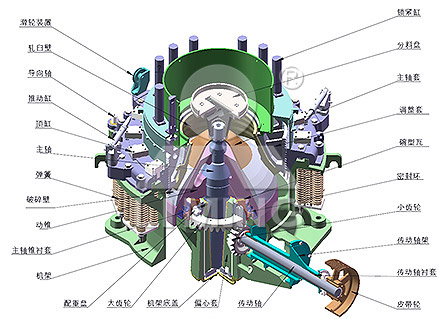

CS圓錐破碎機主要由機架、定錐總成、動錐總成、彈簧機構、碗型軸架部和傳動等部分組成；其輔助部分由電氣系統、稀油潤滑系統和液壓清腔系統組成。
工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到沖擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度經下部排出。
