MTW系列歐版磨粉機技術參數表格一
| 型號 | 主機轉速（r/min） | 進料尺寸(mm) | 成品粒度(mm) | 外形尺寸(L×W×H)(MM) |
| MTW115G | 110-120 | ≤30 | 1.6-0.045,可達0.038 | 8425×7933×8642 |
| MTW145G | 86-100 | ≤35 | 8971×9630×11185 | |
| MTW178G | 65-85 | ≤40 | 10268×9595×10351 | |
| MTW198G | 60-75 | ≤40 | 12150×12500×11000 | |
| MTW218G | 55-70 | ≤50 | 14960×12440×11560 |
MTW系列歐版磨粉機技術參數表格二
| 型號 | 主機電動機功率(KW) | 風機電機功率(KW) | 選粉機電機功率(KW) | 處理能力 |
| MTW115G | 55-75 | 55-75 | 7.5-11 | 3-12 |
| MTW145G | 110-132 | 110-132 | 18.5-30 | 6-23 |
| MTW178G | 185-200 | 200-220 | 30-37 | 10-38 |
| MTW198G | 220-250 | 220-250 | 45-55 | 15-42 |
| MTW218G | 280-315 | 280-315 | 55-75 | 18-55 |
注：表中產量指粉磨方解石,其成品的通篩率為80%。各項參數及外形若有變更,依發貨時隨帶的使用維護說明為準。技術參數如有變動，恕不另行通知。
|
型號 Model |
磨輥數量 (pcs) |
磨環內徑 (mm) |
主機轉速 (r/min) |
進料 尺寸(mm) |
成品粒度 (mm) |
處理能力 (t/h) |
外形尺寸 (L×W×H)(MM) |
重量 (t) |
| MTW110 | 4 | Φ1100 | 120 | ≤30 |
1.6-0.045 可達0.038 |
3.5～10 | 8425×7933×8642 | 18 |
| MTW138 | 4 | Φ1380 | 96 | ≤35 |
1.6-0.045 可達0.038 |
6.5～15 | 9860×8540×10227 | 28.5 |
| MTW175 | 5 | Φ1750 | 75 | ≤40 |
1.6-0.045 可達0.038 |
11～25 | 12182×8835×9916 | 46 |
| 注：表中產量指粉磨方解石,其成品的通篩率為80%。各項參數及外形若有變更,依發貨時隨帶的使用維護說明為準。 | ||||||||
|
名稱 Name |
項目 Item |
單位 Unit |
規格和技術參數 Specification&technical datas | ||
| MTW110 | MTW138 | MTW175 | |||
|
主機 電動機 |
型號 Model | Y280M-6 | Y135M-6 | Y2-315M1-6 | |
| 功率 Power | KW | 55 | 90 | 160 | |
| 轉速 Rotating speed | RPM | 980 | 990 | 990 | |
|
選粉機 調速電機 |
型號 Model | YCT200-4B | YCT250-4A | YCT280-4A | |
| 功率 Power | KW | 7.5 | 18.5 | 30 | |
| 轉速 Rotating speed | RPM | 125～1250 | 132～1320 | 132～1320 | |
|
離心 風機電機 |
型號 Model | Y250M-4 | Y315S-4 | Y315L2-4 | |
| 功率 Power | KW | 55 | 110 | 200 | |
| 轉速 Rotating speed | RPM | 1480 | 1480 | 1480 | |
注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
如果客戶要求細度較高的成品，請在訂貨時和業務人員聲明，本公司將為您提供特殊分級裝置。
大塊狀物料經顎式破碎機破 碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻定量連續地送入主機磨室內進行研磨，粉磨后的粉子隨風機氣流上升，經選粉機進行分級， 符合細度的粉子隨氣流經管道進入大旋風收集器內，進行分離收集，經出粉閥排出即為成品粉子。氣流由大旋風集粉器上端回風管吸入離心引風機，本機整個氣流系 統是密閉循環的，并且是在正負壓狀態下循環流動的。

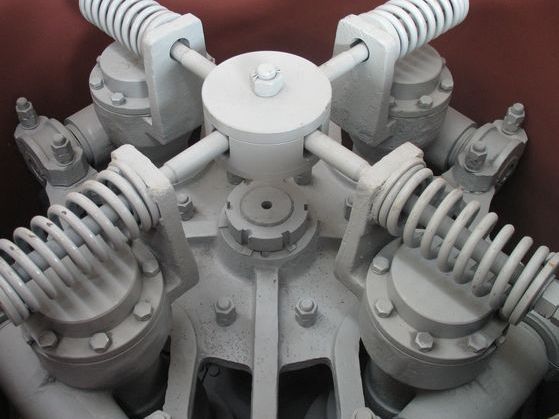

MTW系列歐式磨粉機主機工作過程是通過錐齒輪整體傳動 裝置帶動中心軸轉動，軸的上端聯結著磨輥吊架，架上裝有磨輥裝置并 形成擺動支點。磨輥裝置不僅圍繞中心軸回轉，還圍繞著磨環公轉，磨輥本身因摩擦作用而自轉。磨輥吊架下裝有鏟刀，其位置處于磨輥下端，鏟刀與磨輥同轉過程 中把物料拋起喂入磨輥磨環之間，形成墊料層，該料層受磨輥旋轉產生向外的離心力（即擠壓力）將物料碾碎，由此而達到制粉目的。
MTW系列歐式磨粉機選 粉機通過調速電機帶動轉盤上的葉片旋轉，形成對粉子的分級作用。葉片轉速的快慢是按成品粉子粒度大小進行調節。當要獲得較細粒度粉子時，就必須提高葉片轉 速，使葉片與粉子接觸增加，使不合要求的粉子被葉片拋向外壁與氣流脫離，粗粉子因自身重力的作用落入磨室進行重磨，合格的成品粉子通過葉片隨氣流吸入大旋 風集粉器內，氣流與粉子被分離后，粉子被收集。
大旋風集粉器對磨粉機的性能起到很重要的作用，當帶粉氣流進入收集器時，是高速旋轉狀態，待氣流與粉子分離后，氣流體壁收縮向中心移動至錐底時（自氣流自然長度）形成一個旋轉向上的氣流圓注，這時粉子掉落被收集
